Анализаторы калибровочные / CITREX H5

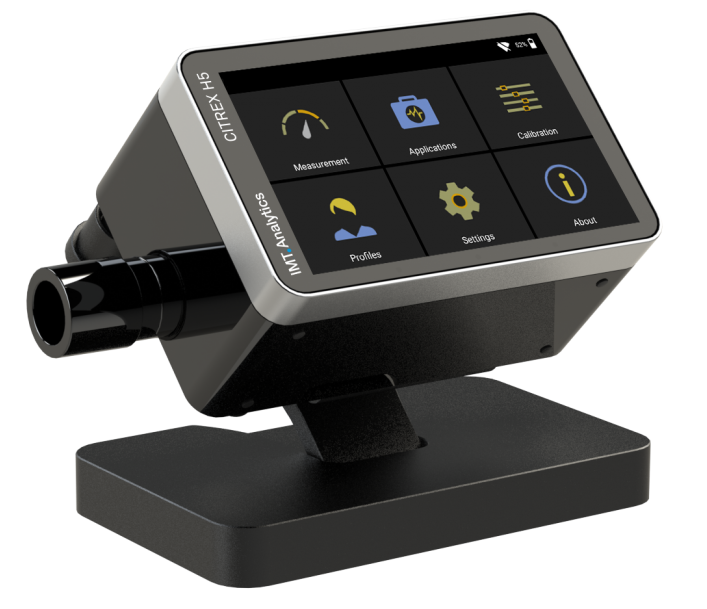

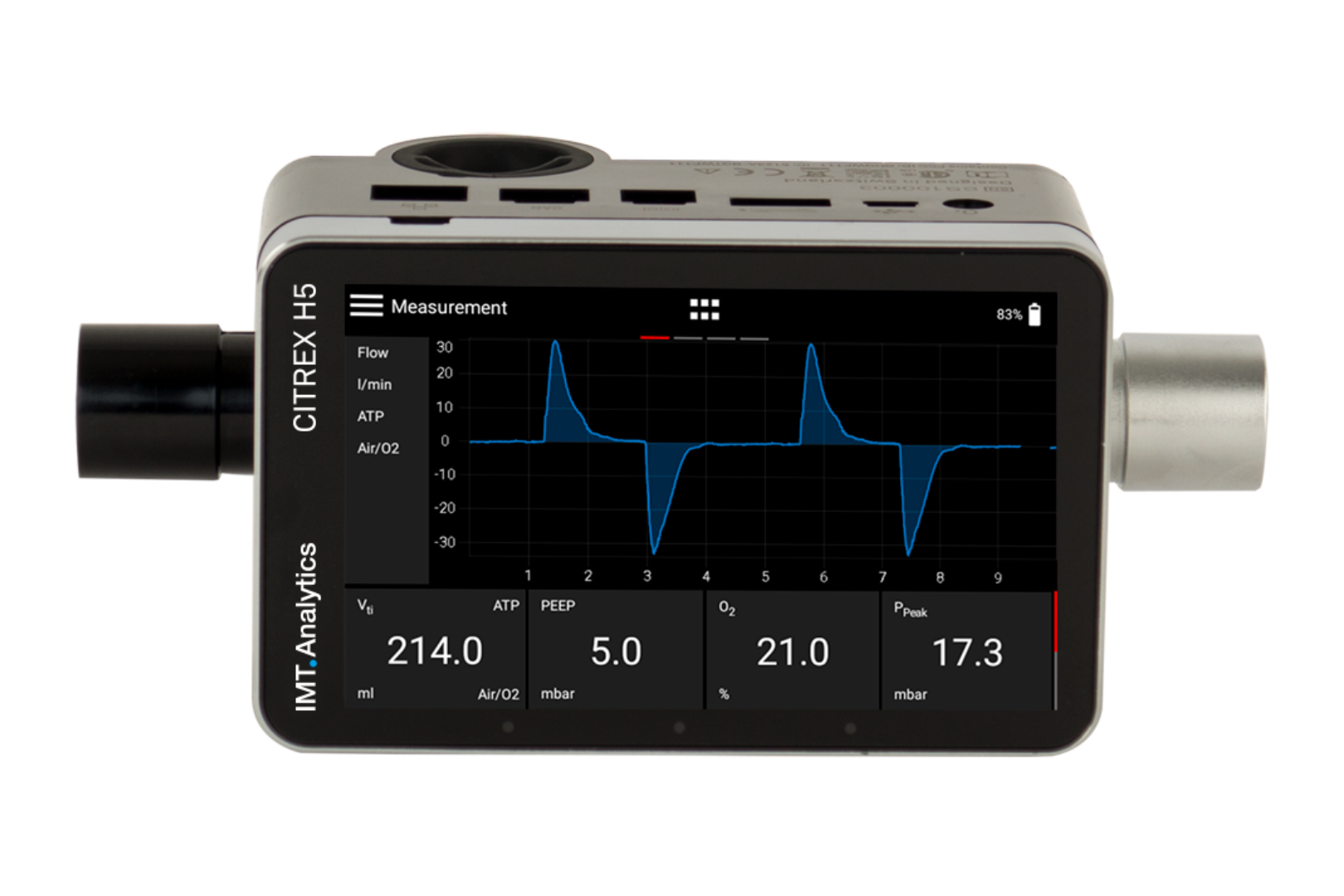

Профессиональное портативное устройство для тестирования аппаратов ИВЛ

	Лучший мобильный анализатор расхода газа в своем классе. Идеальный универсальный инструмент для медицинских техников, сервисных центров, испытательных лабораторий, производителей анестезиологического и респираторного оборудования. Усовершенствованный пользовательский интерфейс и мультисенсорный дисплей с диагональю 4,3 дюйма, обеспечивают удобство работы и возможность изменять конфигурацию экрана в соответствии с собственными потребностями. Просмотр видео ►

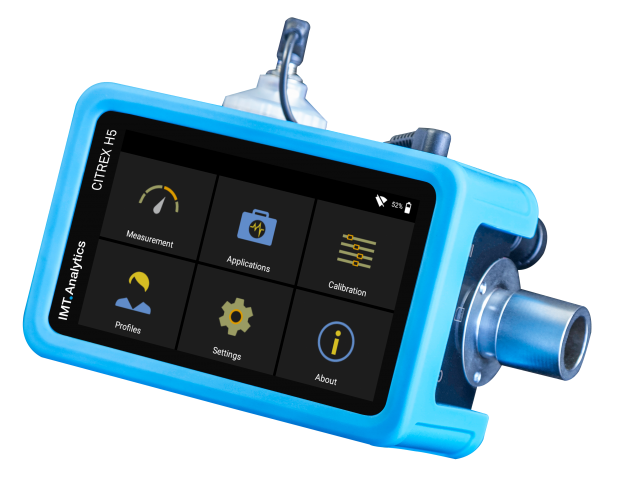

CITREX H5 разработан для повседневного применения в различных условиях и для решения широкого круга задач. Благодаря своей точности и надежности CITREX H5 может применяться для тестирования широкого спектра медицинской техники, такой как респираторные и анестезиологические устройства, расходомеры, манометры, аспираторы, кислородные концентраторы и многое другое.

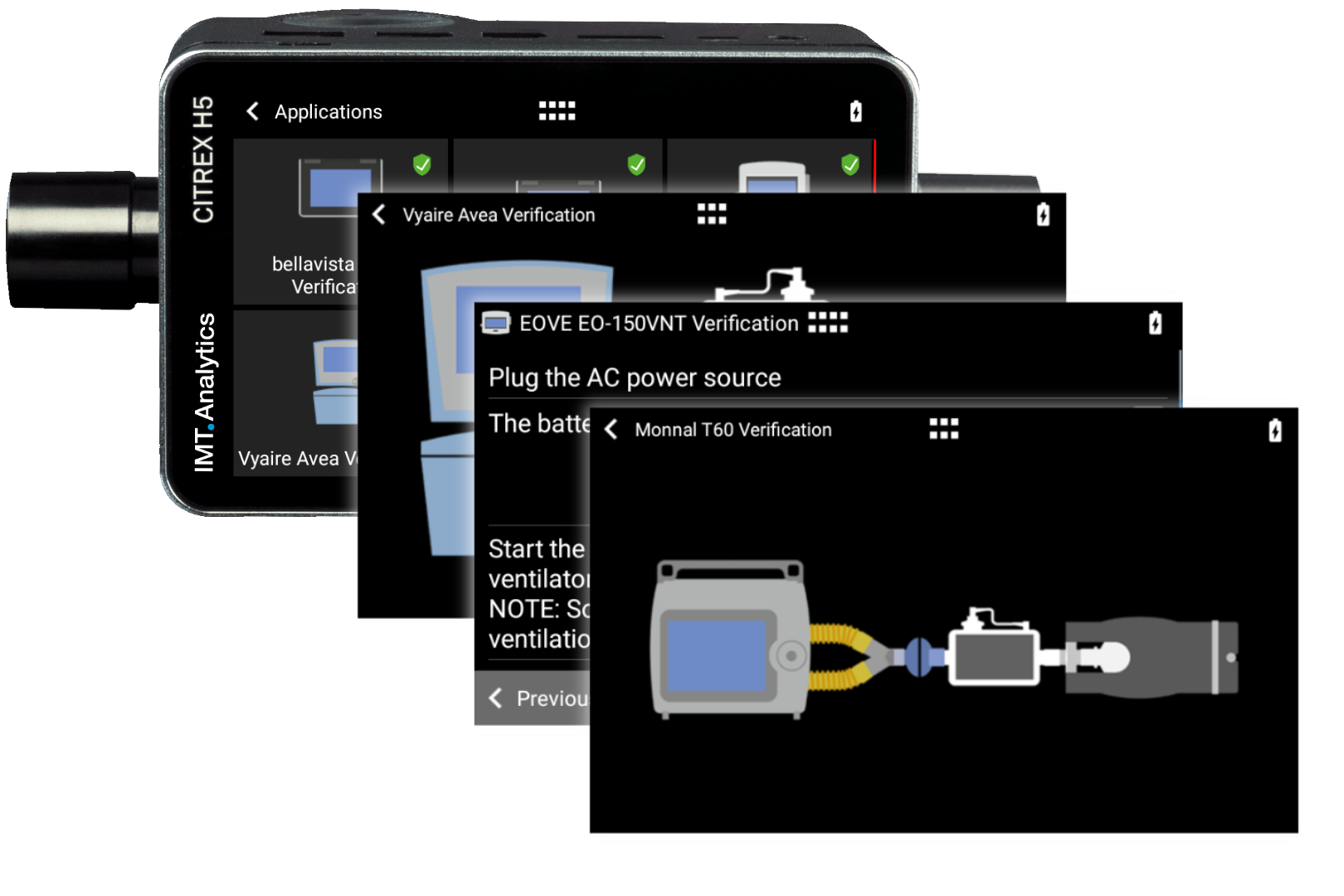

	Приложения для тестирования аппаратов ИВЛ Воспользуйтесь встроенными приложениями для тестирования аппаратов ИВЛ, чтобы оптимизировать и ускорить процесс работы. CITREX H5 предлагает приложения, предназначенные для тестирования и калибровки аппаратов ИВЛ. Эти приложения позволяют автоматизировать процедуры тестирования, эффективно снижая потенциальные ошибки при переносе данных. Кроме того, результаты тестирования документируются в виде протокола в формате PDF, что позволяет просматривать их непосредственно на экране.

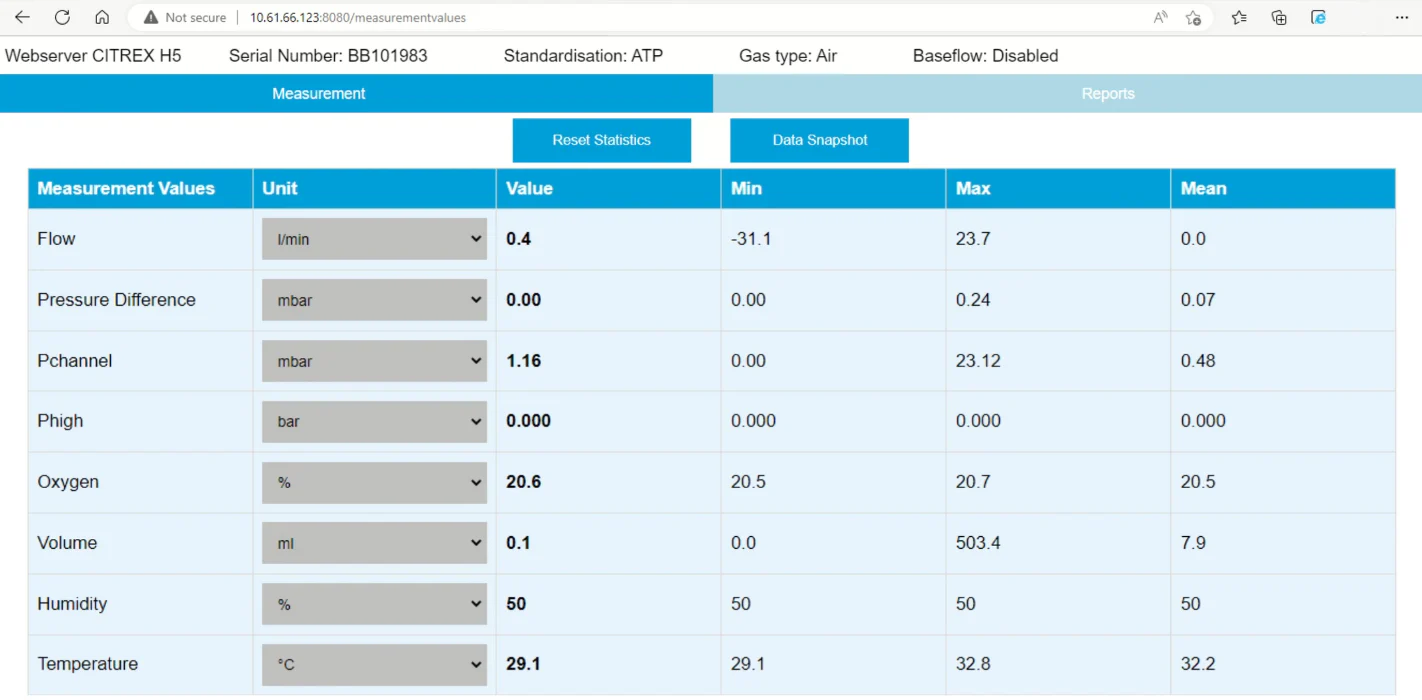

Встроенный веб-сервер Оцените удобство усовершенствованной встроенной функции веб-сервера CITREX H5. Легко получайте доступ и загружайте отчеты об испытаниях через веб-браузер без необходимости сложных сетевых интеграций и трудоемких передач данных. Встроенный веб-сервер CITREX H5 легко интегрируется в вашу сеть WLAN, позволяя вам контролировать показания из любой точки мира. Встроенный веб-сервер также предоставляет полезные функции, такие как мониторинг и сброс статистических значений, экспорт измеренных значений в виде файла CSV, а также просмотр и загрузка сохраненных отчетов об испытаниях в форматах PDF и CSV.

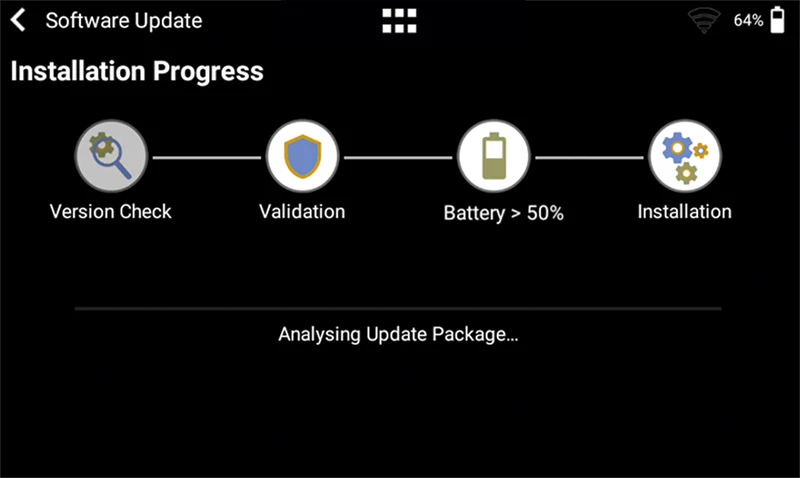

	Облачные обновления Последние обновлений и новейшие функции всегда будут доступны для вас благодаря беспроводному подключению, которое позволит напрямую загружать актуальные версии программного обеспечения.
Функция записи Функция записи оперативно фиксирует результаты измерений, упрощая ежедневные процедуры тестирования. Удобная и интуитивно понятная функция записи позволяет определять параметры тестирования вентилятора на срок до 24 часов. Интегрированный USB интерфейс позволяет экспортировать данные теста на компьютер для создания настраиваемых отчетов и графиков Excel. Посмотреть демонстрацию функции записи CITREX H5 можно по ссылке: Просмотр видео ►

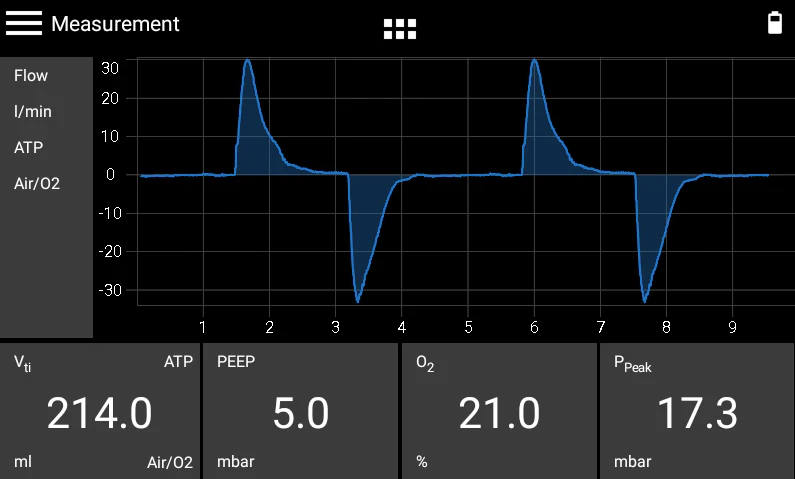

	Графика в высоком разрешении Изучайте параметры вентиляции на большом сенсорном экране CITREX H5. Дисплей с высоким разрешением позволяет в любое время настраивать кривые и измеренные значения на полном экране и получать доступ к статистике для измеренных параметров.

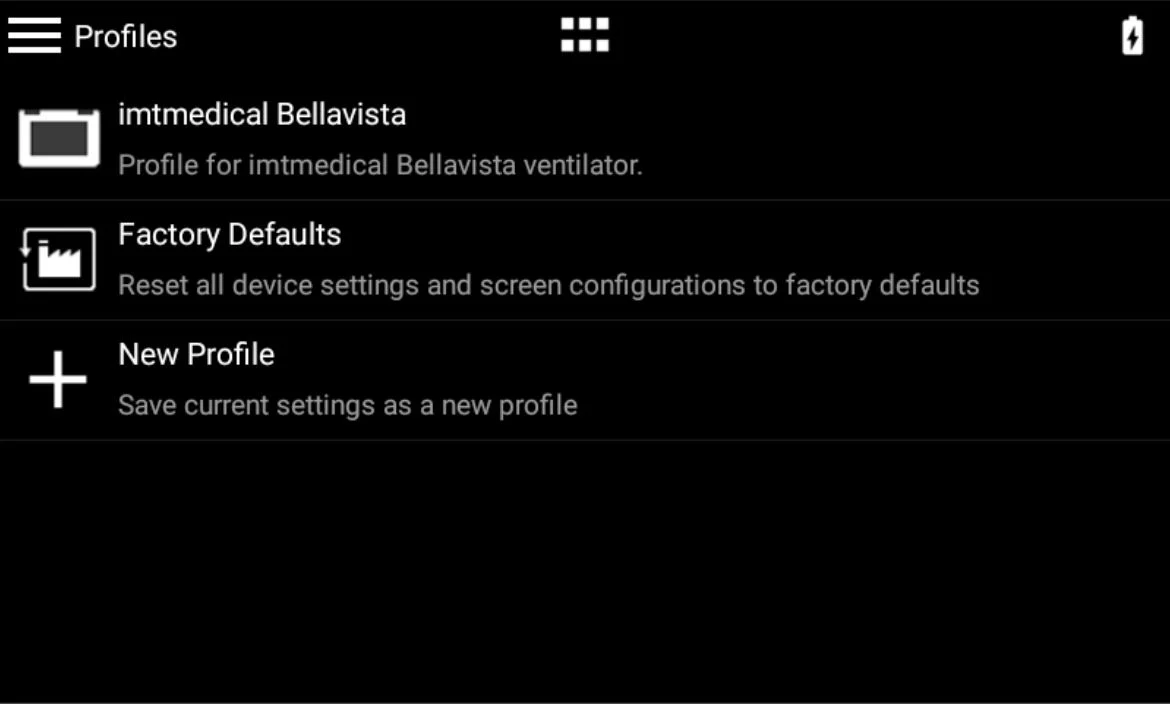

Профили CITREX Создание профилей с помощью CITREX H5 позволяет выполнять индивидуальные настройки для каждого типа тестируемого оборудования. Это гарантирует правильные параметры для измерений и калибровок, что повышает качество, эффективность и безопасность вашей работы.

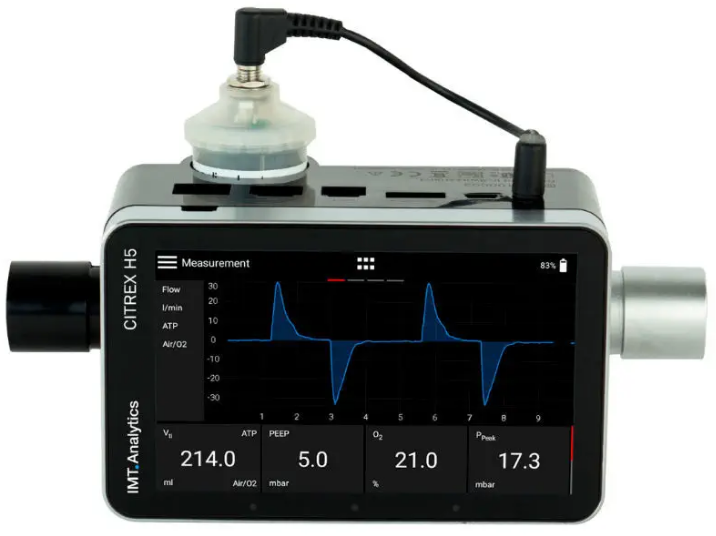

	Измерение кислорода CITREX H5 оснащен датчиком измерения кислорода, что позволяет быстро и точно измерять концентрацию кислорода от 0% до 100%. Это необходимо для проверки и калибровки аппаратов ИВЛ и другого медицинского оборудования. Концентрация кислорода измеряется непосредственно в канале потока, что исключает необходимость в дополнительных модулях.
Стандарты газа и типы газа CITREX H5 может измерять расход для восьми различных типов газа. Семнадцать поддерживаемых стандартов газа позволяют проводить тестирование широкого спектра медицинских устройств.
	Мультигазовый анализатор OR-703 Превратите свой CITREX H5 в инструмент для тестирования анестезиологического оборудования при помощи дополнительного мультигазового анализатора OR-703 с технологией Masimo®. Это расширение позволит вам измерять CO₂, N₂O и все анестезиологические газы с помощью самого компактного из имеющихся датчиков измерения в основном потоке. Вы можете просматривать, сохранять и отслеживать все параметры непосредственно на H5 и в программном обеспечении FlowLab.

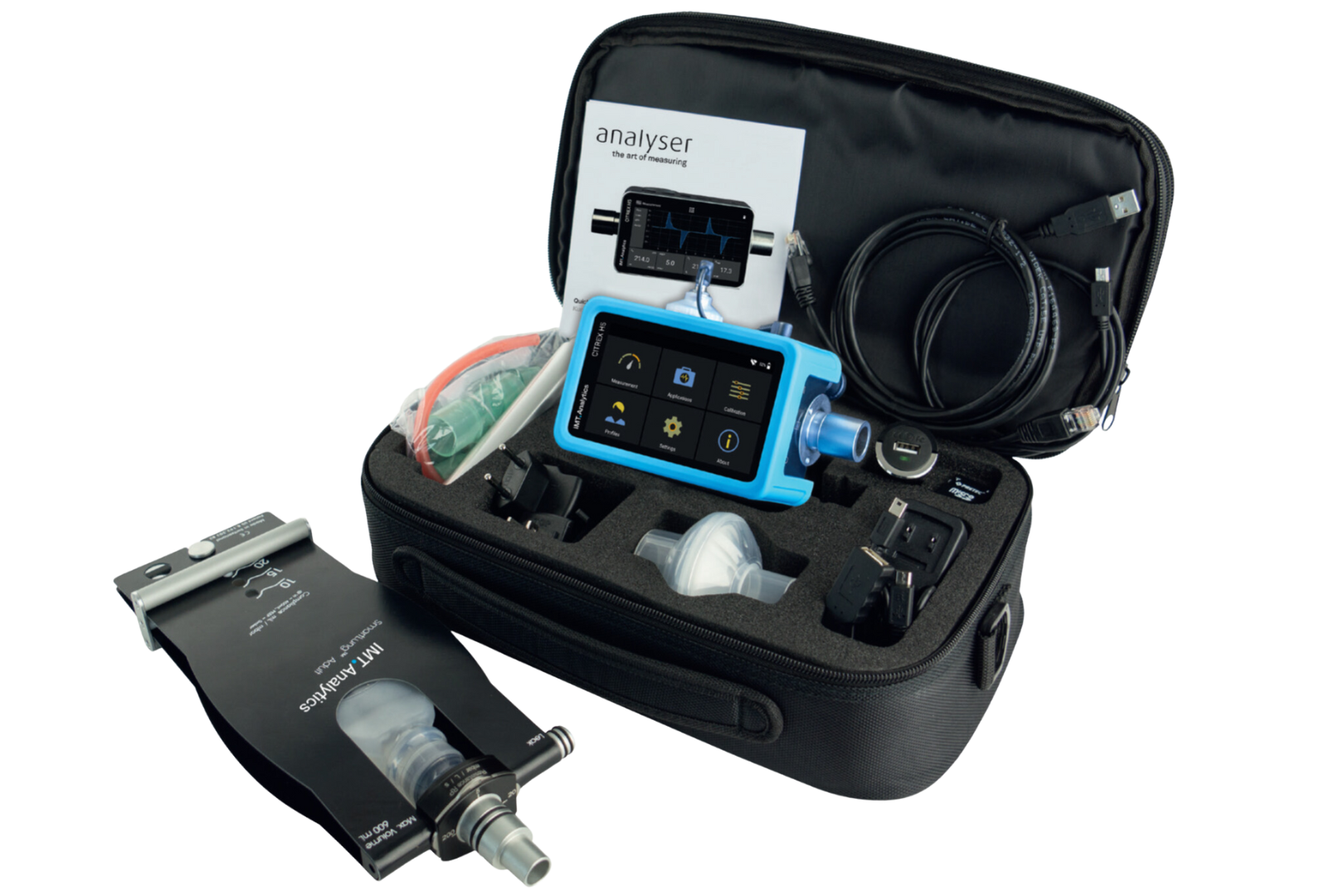

Биомедицинский тестовый набор Биомедицинский тестовый набор CITREX H5 имеет полный комплект принадлежностей, необходимых для калибровки и проверки аппаратов искусственной вентиляции легких и наркозных аппаратов. Состав набора: Анализатор калибровочный CITREX H5 Программное обеспечение FlowLab Блок питания Кабель USB Карта памяти MicroSD Пылевой фильтр Трубка подачи алюминиевая USB адаптер Сумка для переноски и хранения Кабель Ethernet Автомобильный USB-адаптер Набор адаптеров Датчик кислорода Кабель датчика кислорода Заглушка кислородного порта (резиновая) Защитный чехол Тестовое легкое SmartLung Adult (1л)

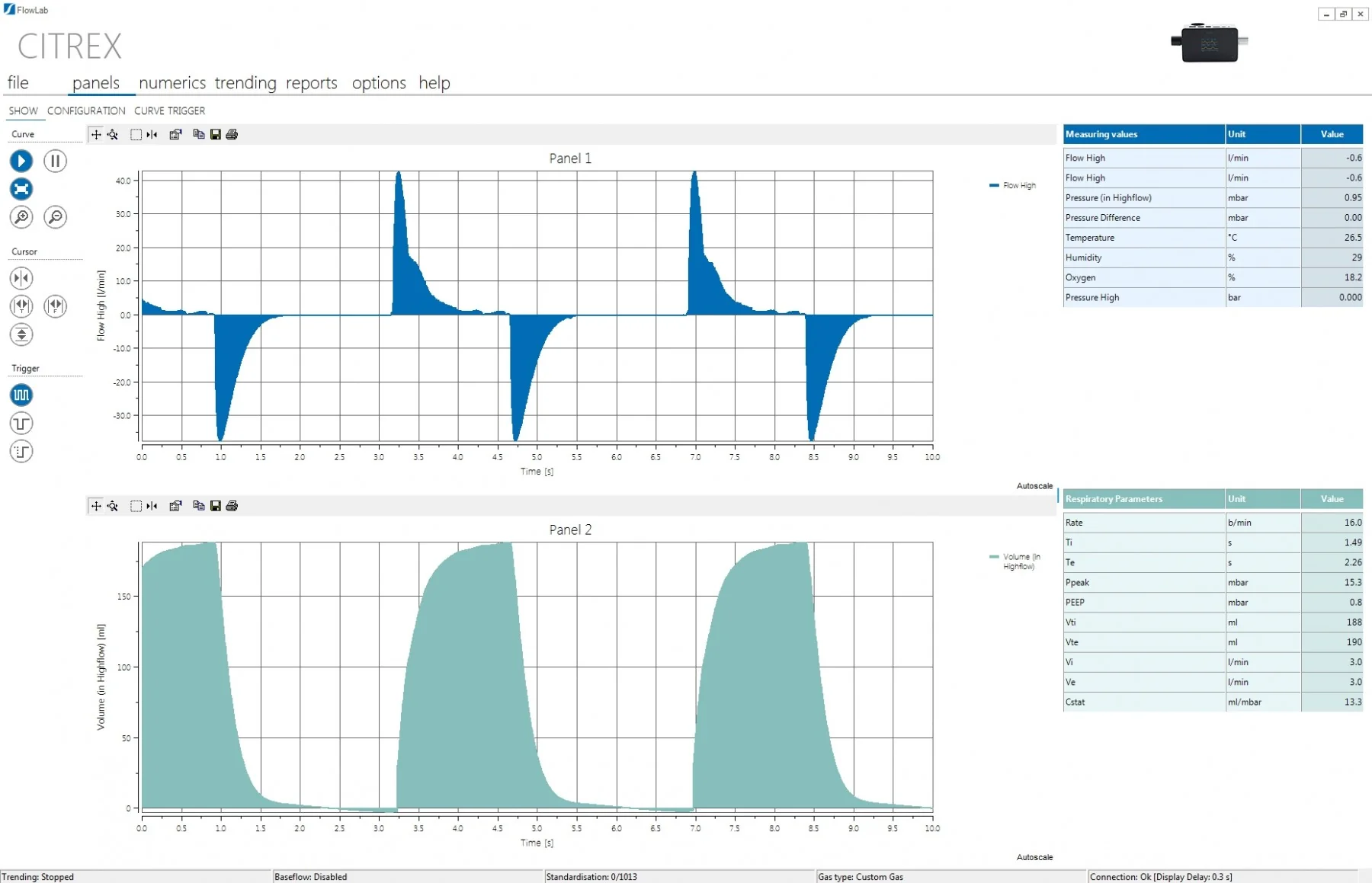

	Программное обеспечение FlowLab Оцените возможности мониторинга параметров расхода, давления и объема в реальном времени посредством визуализации кривых на вашем ПК с помощью специализированного программного обеспечения FlowLab. Автоматизируйте процессы испытаний, чтобы повысить эффективность устройства и сэкономить время. Создавайте персонализированные отчеты об испытаниях в формате PDF и записывайте параметры в течение более 100 часов для углубленного анализа и документирования.

Характеристики

Измеряемые параметры
Измерение расхода и давления	Диапазон измерения	Погрешность
Воздух и N₂
Измерения расхода	± 300 л/мин ***	± 1,9 %* или ± 0,1 л/мин**
Температурная компенсация	да
Компенсация атмосферного давления	да
Компенсация давления в канале потока	да	-50 - 600 мбар
Смеси O₂ / Воздух
Измерения расхода	± 300 л/мин ***	± 1,9 %* или ± 0,1 л/мин**
Температурная компенсация	да
Компенсация атмосферного давления	да
Компенсация давления в канале потока	да	-50 - 600 мбар
СО₂
Измерения расхода	± 140 л/мин ***	± 3 %* или ± 0,1л/мин**
Температурная компенсация	да	25°С - 30°С
Компенсация атмосферного давления	да
Измерение давление в канале потока	да	-50 - 600 мбар
Кислородно-гелиевая смесь (21% O₂ / 79% He)
Измерения расхода	± 300 л/мин ***	± 4 %* или ± 0,3 л/мин**
Температурная компенсация	да	25°С - 30°С
Компенсация атмосферного давления	да
Измерение давление в канале потока	да	-50 - 600 мбар
Смесь N₂O / O₂
Измерения расхода	± 80 л/мин ***	± 4 %* или ± 0,3 л/мин**
Температурная компенсация	да	25°С - 30°С
Компенсация атмосферного давления	да
Измерение давление в канале потока	да	-50 - 600 мбар
Давление
Высокое	-1 - 10 бар	± 1 %* или ± 7 мбар**
Дифференциальное	± 200 мбар	± 0,75 %* или ± 0,1 мбар**
В канале потока	-50 - 150 мбар	± 0,75 %* или ± 0,1 мбар**
Атмосферное	500 - 1150 мбар	± 1 %* или ± 5 мбар**

Дополнительные показания	Диапазон измерения	Погрешность
Концентрация кислорода (с компенсацией давления ≤150 мбар)	0 - 100 %	± 1 % O₂**
Температура газа****	0 - 50 °C	± 1,75 %* или ± 0,5 °C**
Тип газа	Воздух, Воздух/O₂, N₂O/O₂, кислородно-гелиевая смесь (21 % O₂ /70% He), N₂, CO₂
Стандарт газа	ATP, ATPD, ATPS, AP21, STP, STPH, BTPS, BTPS-A, BTPD, BTPD-A, 0/1013, 20/981, 15/1013, 25/991, 20/1013, NTPD, NTPS

Единицы измерения
Расход	л/мин, л/с, фут³/мин, мл/мин, мл/с
Давление	бар, мбар, см вод. ст., дюйм вод. ст., торр, дюйм рт. ст., гПа, кПа, мм рт.ст., фунт/дюйм²

Применяется большее значение погрешности:
* Относительная погрешность
** Абсолютная погрешность *** В этой инструкции по эксплуатации единица л/мин основана на условиях окружающей среды 0°C и 1013 мбар (DIN 1343).
**** Анализатор CITREX H5 измеряет температуру газа внутри канала потока. По мере прогревания анализатора температура датчика потока повышается, а вместе с этим повышается и температура газа в измерительном канале. Объем измерительного канала небольшой даже для относительно высоких потоков газа (напр., пиковый поток 60 л/мин.). Температура газа в измерительном канале выше, чем температура газа, поступающего во входное отверстие канала, и эта разница становится больше по мере разогревания измерительного канала. Не следует ожидать, что температура газа, поступающего во входное отверстие канала, будет такой же, как температура газа, отображаемая на цифровом дисплее анализатора, поскольку на дисплее отображается температура, измеренная внутри канала потока.

Параметры дыхания		Диапазон измерения	Погрешность
Частота дыхания	Rate	1-1000 1/мин	±1 1/мин или ± 2,5 %**
Время вдоха, выдоха	Ti, Te	0,05 - 60 с	± 0,02 с
Соотношение	I:E	1:300 - 300:1	± 2,5 %*
Соотношение	Ti/Tcyc	0 - 100 %	± 5 %*
Дыхательный объем	V, Vti, Vte	± 10 л	± 2 %* или ± 20 мл (при расходе > 6 л/мин)**
Минутный объем	Vi, Ve	0 - 300 л/мин	± 2,5 %*
Пиковый расход	PF Insp., PF Exp.	± 300 л/мин	± 1,9 %* или ± 0,1 л/мин **
Давление	Ppeak, Pmean, PEEP, Pplateau, IPAP	0 - 150 мбар	± 0,75 %* или ± 0,1 мбар**
Растяжимость	Cstat	0 - 1000 мл/мбар	± 3 %* или ± 1 мл/мбар**
Триггер	Adult, Pediatric, HFO, flow и pressure

Общая информация
Экран		4,3-дюймовый мультисенсорный экран с разрешением 800 × 480 пикселей
Кривые в реальном времени		Расход, давление, объем, температура, % кислорода, параметры вентиляции
Интерфейсы		RS-232, USB, Ethernet, CAN, аналоговый выход, TTL, Wi-Fi
Входное напряжение переменного тока		100 - 240 В, 50-60 Гц
Время работы от аккумулятора		5 часов
Размеры (Ш x Г x В)		114 x 70 x 73 мм
Масса		0,52 кг
Межповерочный интервал		Один раз в год
Карта памяти		да

Эксплуатационные параметры
Температура		15 - 40°C
Относительная влажность		10 - 90%
Атмосферное давление		783 - 1150 мбар
Рабочая высота над уровнем моря		до 2000 м
Условия хранения и перевозки		–10 - 60°C при относительной влажности 5 - 95%)
Степень загрязнения среды		Степень загрязнения 2, согласно IEC 61010-1

Примечание:
Применяется большее значение погрешности:
* относительная погрешность
** абсолютная погрешность *** В этой инструкции по эксплуатации единица л/мин основана на условиях окружающей среды 0°C и 1013 мбар (DIN 1343)
